понедельник, 6 ноября 2017 г.

Обновление эскиза.

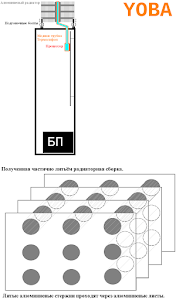

Новый эскиз

  • Алюминиевый радиатор держится на подгоночных болтах. Они в свою очередь приклеиваются к корпусу при окончании монтажа.
  • Изделие в минимальной комплектации содержит не подключенную трубку второго контура. Второй контур можно приобрести отдельно.
  • Стыки скрепляются клеем или припоем.
  • Тепло от графического процессора поднимается к испарителю термосифона второго контура при помощи коротких тепловых трубок прикреплённых к алюминиевой пластине.
  • Алюминиевую пластину можно обрезать или сверлить что бы подогнать под конкретную видеокарту.
  • Тепловые трубки могут немного ездить в пазах алюминиевой пластины, что упрощает подгонку.
  • Задача держателя - держать термосифон ровно, в то время как медная гофра с откачанным воздухом будет стремиться наклонить трубу.
  • В испарителях на поверхности теплового контакта будут расположены десятки медных иголочек существенно увеличивающих интенсивность испарения и как следствие теплопередачу.
  • Возможна замена алюминиевых пластин на медные, по желанию клиента.
  • Медная гофра позволит облегчит монтаж второго контура.

суббота, 4 ноября 2017 г.

Испытание улучшенного прототипа. Начало ноября 2017.

Напаял в теплосъёмнике несколько пластин, что увеличило площадь контакта с водой. А так же добавил расширитель объёма. Хотел сначала установить жестяной, сделанный из консервной банки, но он разгерметизировался. Пришлось срочно спять медный, гораздо меньшего объёма.

Результат лучше чем у прошлой модификации. Теперь все 2 ядра стабильно работают на максимальной загрузке при температуре 58 градусов.

Видео тестирования:


Видео установки:

Идеально конечно был бы использовать не пластины, а массив иголочек под углом 45 градусов. Но с нынешним техническим оснащением и средствами - мне это недоступно. Вообще не осталось средств что бы продолжать работу.

А ещё тестировал систему охлаждение сыграв подряд несколько матчей в StarCraft 2. Всё работало стабильно. И видео тоже конвертировал. Это на случай если кто то сомневается в методике создания нагрузке путём cat /dev/zero > /dev/null

воскресенье, 29 октября 2017 г.

Эскиз изделия для мелкосерийного производства

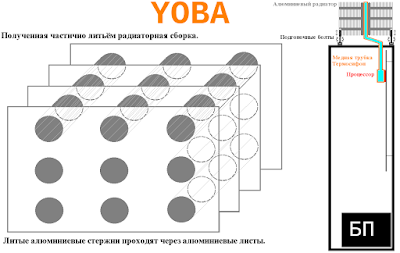

Эскиз изделия для мелкосерийного производства. В минимальной комплектации, без контура охлаждения GPU. На рисунке изображены: радиаторная сборка и общий вид. Воздух сможет проходить через радиатор пассивно снизу вверх и горизонтально вдоль корпуса. 4 подгоночных болта находящиеся по нижним углам радиатора, позволят во время монтажа подгонять конструкцию точно под сделанный отрез трубки.

Уточнённая смета

Уточнённая смета организации мелкосерийного производства.

Баллон пропановый 27 литров 1 950,00 руб.
Оборудование мастерской у бабушки на даче в сарае. Утепление, вентиляция, электроэнергия. 4 800,00 руб.
Создание плавильни для алюминия 800,00 руб.
Машинные крестовинные тиски Энкор 75 мм 20080 3 391,00 руб.
Станок сверлильный Энкор Корвет-45 6 363,00 руб.
Электрический сварочный аппарат 4 500,00 руб.
Парафин промышленный (более 10 килограмм) и пенопласт 1 800,00 руб.
Кварцевый песок (мешок) 300,00 руб.
Припой медно-фосфорный (100 палочек) 3 700,00 руб.
Скупка алюминиевого и медного лома для плавления 5 000,00 руб.
Медная трубка 3 500,00 руб.
3 месячное освобождение меня от подработок дабы ускорить процесс. 45 000,00 руб.
Мелочи и расходные материалы 9 000,00 руб.
Станок точильный 3 500,00 руб.
Резерв 2 000,00 руб.
Минимальные расходы. Сумма. 95 604,00 руб.
3D принтер для изготовления пластиковых деталей 23 400,00 руб.
Аппарат для аргонодуговой сварки 17 300,00 руб.
Баллон для аргона 5 000,00 руб.
Комбинированный шлифовальный станок 8 250,00 руб.
Баллон для азота 4 400,00 руб.
Дополнительные расходные материалы 12 000,00 руб.
Транспортные расходы и доставка 4 000,00 руб.
Не предвиденные расходы 10 000,00 руб.
Максимальная сумма 179 954,00 руб.

Продолжаю поиск инвесторов.

воскресенье, 15 октября 2017 г.

Поиск инвестора

На ЛОР первоначальные инвесторы тупят и тормозят, да и вообще они никогда серьёзно к YOBA не относились.
Если кто то заинтересован стать инвестором проекта, вот смета.
Рассмотрю разливные варианты финансирования. Как полного так и частичного. Полагаю инвестор захочет долю будущей прибыли. Я согласен это обсудить.

Эскиз технологии изготовления радиатора с литым основанием и готовыми листами-рёбрами.

Эскиз технологии изготовления радиатора с литым основанием и готовыми листами-рёбрами.
После отливки:


вторник, 10 октября 2017 г.

Приблизительная смета расходов необходимых для начала мелкосерийного производства.

В конце огорода на даче моей бабушки есть небольшой сарай. В нём есть погреб для картофеля. И самое важное, бетонный пол над этим погребом. Для того что бы в нём можно было работать, достаточно покрыть стены каменной ватой с гипсокартоном, установить вентиляцию, поставить верстак и повести электрический кабель. А возле этого помещения, поставить будку для газового баллона. Такие материалы как железные листы, доски, уголки и металлическая основа для верстака, уже есть.
Для закупки оборудования для производства, понадобится от 94 тысяч рублей до 183 тысяч рублей. Цены я указал с округлением, ввиду возможного их колебания в будущем или отсутствия определённого товара у продавца, и последующей необходимости выбора альтернативной модели.
