Чертёж с проекциям. 1 вариант.

Публикую чертёж. Его по моим наброскам и разъяснениям подготовил СЫРНО. Чертёж не включает в себя вкладыш. Наклон канавок может быть меньше или больше 45 градусов, это не критично.

пятница, 1 апреля 2016 г.

Эскизный чертёж с пояснениями для изготовления.

Предупреждаю, данный чертёж-эскиз предоставляется только для бесплатного ознакомления и изготовления изделия для личных нужд. Коммерческое использование: продажа или серийное изготовление возможны только с моего согласия. (виноват пользователь linux.org.ru имеющий никнейм kernel). Сам чертёж сделан для того что бы kravzo с linux.org.ru смог изготовить для меня тестовый экземпляр который я намерен использовать для публичной демонстрации характеристик.

Итак, для начала теплосъёмник.

 Теплосъёмник представляет собой медную коробку с пазами для установки крышки, имеющую проходящее внутрь отверстие наполовину диаметром 6 мм. и наполовину диаметром 4 мм. А так же возле этого отверстия и с обратной стороны имеет симметрично расположенные глухие отверстия с резьбой для закручивания 4 мм. болотов.

Внутри теплосъёмника  предусмотрен под входящим отверстием бугорок для стекания воды. Допустимо при общем утолщении дна теплосъёмника вместо использования бугорка заглубить входное отверстие "ниже" уровня дна. На рисунке изделие. представлено на боку. Его правильная ориентация в пространстве как на следующем рисунке.
В дне теплосъёмника предусмотрены канавки "смотрящие" на верх в сторону входного отверстия. Их назначение, направлять стекающую конденсировавшуюся жидкость вниз по наиболее длинной траектории максимизирующей площадь контакта жидкости и дна. Для более оптимального испарения, через каждые несколько миллиметров располагаются углубления которые создают в канавках своеобразные карманы задерживающие часть стекающей жидкости. Канавки желательно вырезать под углом 45 градусов по отношению ко дну, но допустимы и другие углы. Так называемые "карманы" допустимо получать многими способами, главное что бы они выполняли свою функцию задержки части влаги для испарения "на месте".  Горизонтальный угол канавок в рабочем положении теплосъёмника (входным отверстием вверх) должен составлять около 10 градусов. Для стекания воды зиг-загом.

Так же каким нибудь средством должны быть отмечены круглые площадки диаметром 8 мм. не перекрывающие канавки. Допустимо уменьшение диаметра до 4 мм.

Минимальные размеры теплосъёмника должны составлять не менее 5*5*5 сантиметров. Но, не более чем 7 сантиметров в длину или ширину и не более 8 сантиметров в высоту. Точные размеры и габариты теплосъёмника оставляю на изготовителя, однако в указанных пределах. Теплосъёмник должен "влезать" во внутренние габариты сокета AM3. Глухие отверстия с резьбой предназначаются для монтирования креплений предназначенных для фиксации теплосъёмника на процессоре установленном в сокет.


О крышке. Крышка представляет собой лист меди снабжённый медными столбиками относительное расположение которых при закрытии коробки совпадает с площадками на теплосъёмники. Их длинна не достаёт всего 1 мм. до дна. Это нужно для того что бы между ними и дном возможно было расположить специальную деталь-вкладыш.

Радиаторная "гирлянда".

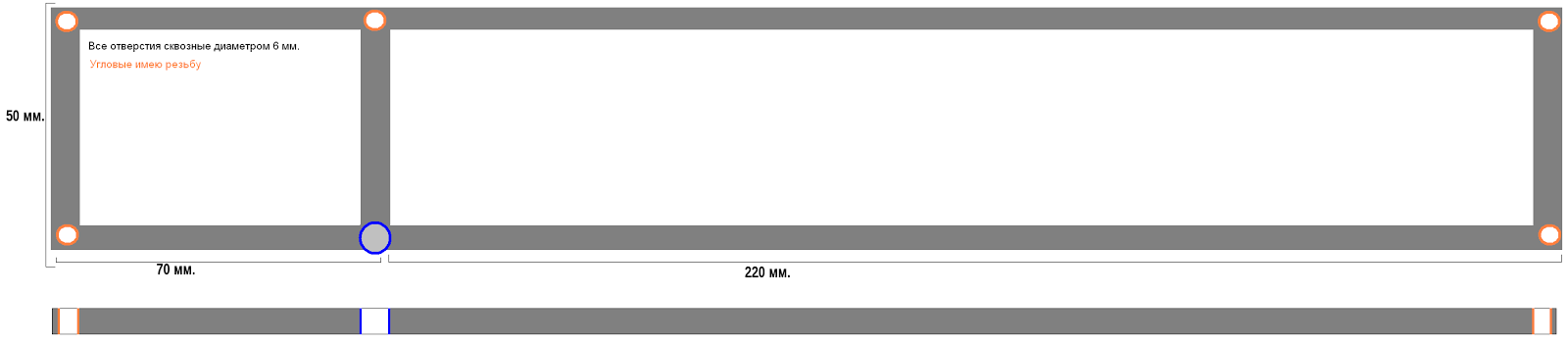

Основание для радиаторной гирлянды представляет собой металлический брусок с несколькими не глухими отверстиями. Два отверстия перпендикулярные  главному отверстию диаметром 6,1 миллиметра, снабжены резьбой для фиксации проходящей через главное отверстие медной трубы. Отверстия по краям предназначены для крепления "бруска" к верхней крышке системного блока.

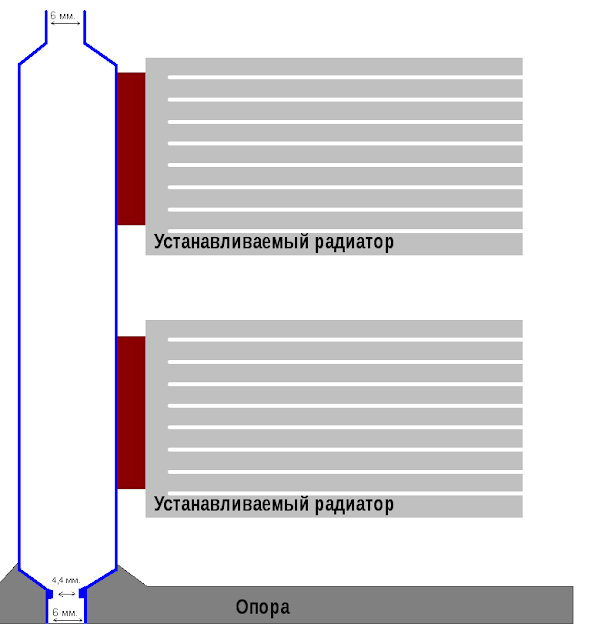

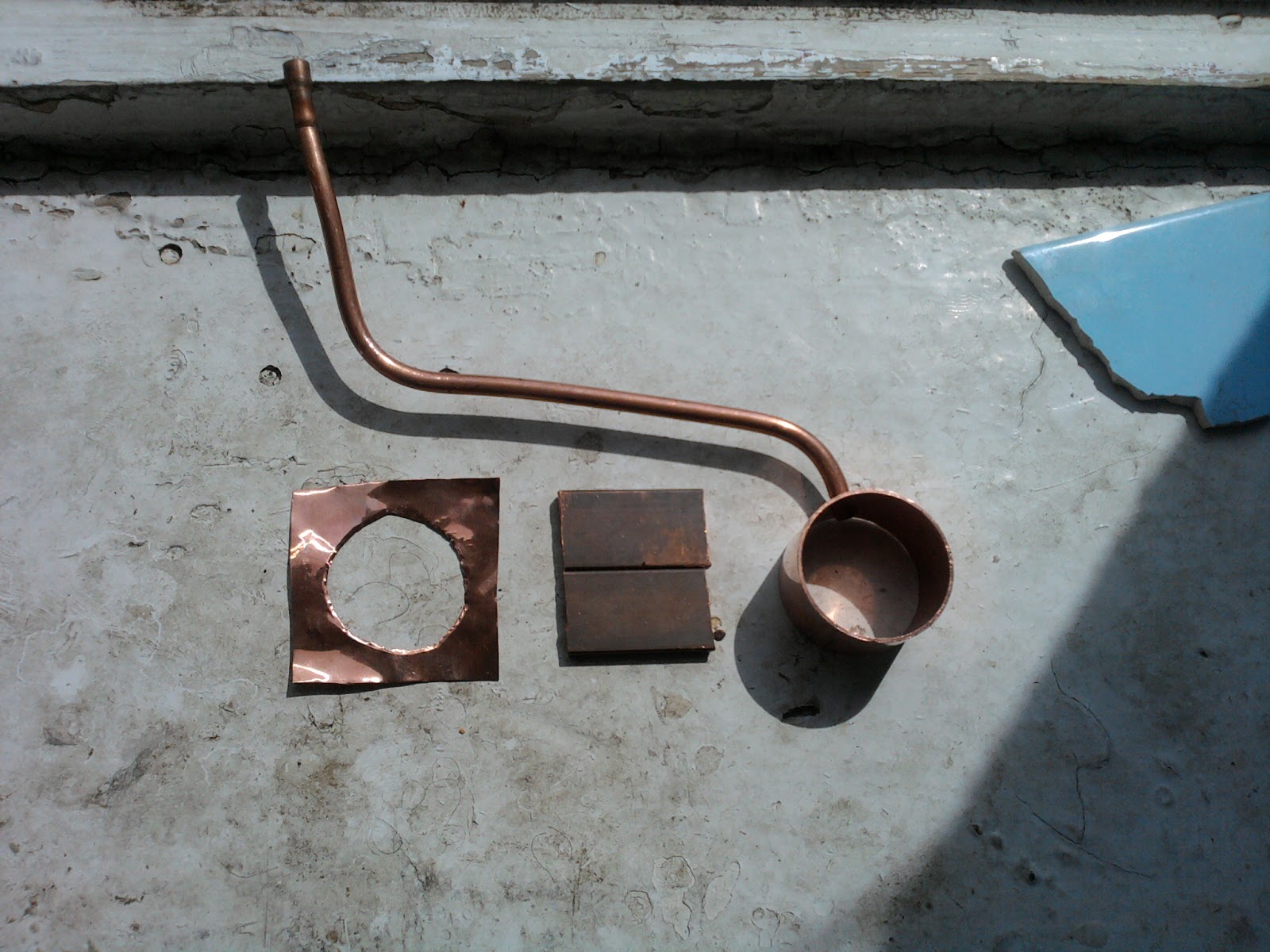

 Сама "гирлянда"
Это конструкция из медных трубок с напаянными на трубки медными площадками для установки радиаторов. Площадки имеют должны иметь площадь примерно 5*5 сантиметров.
Трубчатая конструкция в своём основании имеет подставку "раму", которая позволяют ей не прогибаться под весом установленных радиаторов.
рама так же включает в себя сквозные отверстия с резьбой, предназначенные для подгонки и регулировки при помощи специальных болтов.
За неимение трубок диаметра 1/2 дюйма, можно использовать другие с внутренним диаметром не менее 6 миллиметров. В принципе допустим и 5 миллиметров наверно, главное что бы стекающие капли воды не становились водяными пробками.

Если я что то забыл разъяснить в описании, то можно написать на адрес rezedent12@list.ru и задать вопросы.
