Временный контур.

Теплосъёмник, подгоночный удлинитель, радиатор и пробка.

Временный вариант радиатора.

Нормальные рёбра и пластины придётся заказывать и везти из Китая, ибо они там дешевле даже с учётом доставки. Но пока я сделал временный радиатор. Получился теплообменник-удлинитель для радиаторов. Испытаю тепловые трубки на нём.

Обратите внимание на нижний держатель. Он будет прикрепляться сверху к системному блоку, а внутрь системного блока будет заходить конец к которому и будет подсоединятся тепло-съёмник.

Первый вариант крепления для одиночных труб.

Я не смог найти в своём городе хомутов на 1/4 дюйма. Сегодня когда я вошёл в хозяйственный магазин, мне пришла идея использовать "маячок", болты и гайки. Не уверен что это лучшее крепление, но трубки вместе оно держит достаточно сильно.

Получилось дёшево, чуть больше 60 рублей и сердито.

Прототип теплосъёмника

Если одна трубка на таком теплосъёмнике будет эффективно отводить тепло от AMD Athlon(tm) II X2 240, то значит полный теплосъёмник с 4 трубками будет способен отводить тепло от гораздо более мощных процессоров.

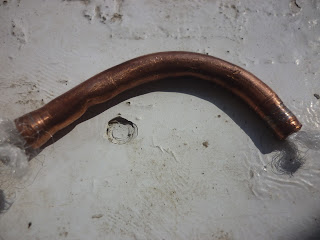

Гибкий вакуум соединитель изготовлен.

Самая важная конструктивная часть системы охлаждения изготовлена. Гибкий соединитель сможет долгое время удерживать вакуум и при этом не коллапсировать при длительной эксплуатации даже в перегнутом состоянии.

Нижний конец соединителя расширен так что в него входит другая труба. Что позволит встроить его в тепловую трубку.

В полном виде. Сбоку отходит запаянный конец через который был откачан воздух. В последующих экземплярах его расположение будет изменено на более удобное.

Именно поэтому мне нужна нормальная развальцовка вместо забиваемых в трубу при помощи молотка расширителей.
